LAKE liest den Motorstrom jetzt so, wie es die Schwingung liest. Das neue MCSA-Modul erkennt gebrochene Rotorstäbe, Exzentrizität, Statorwicklungsprobleme, Versorgungsunsymmetrie und Lagerschäden aus dem Statorstrom, bewertet jede Fehlerart auf jeder Messung, trendet die Bewertungen über die Zeit und weigert sich, einen Motor auf Basis einer Aufnahme für gesund zu erklären, die das nicht beweisen konnte.
Was es erkennt
Jede Fehlerfamilie bekommt auf jeder Messung ihre eigene Bewertung, damit ein Trend eine Sache erzählt und keine Mischung:
- Gebrochene Rotorstäbe, mit einer geschätzten Stabzahl, die als die Schätzung gekennzeichnet ist, die sie ist
- Statische, dynamische und gemischte Exzentrizität, getrennt statt in einen Topf geworfen
- Statorwicklungsprobleme, gelesen aus den symmetrischen Komponenten der drei Phasen
- Versorgungsunsymmetrie
- Lagerschäden, wie sie im Strom erscheinen
Neben den Urteilen meldet das Modul die Stromoberschwingungen, eine Hüllkurven- und Park-Vektor-Ansicht und eine Lastschätzung; Spannungskanäle nutzt es, wenn sie vorhanden sind.
Der Schlupf wird gemessen, nicht angenommen
Jede MCSA-Frequenz hängt vom Schlupf ab, und die Typenschilddrehzahl lügt unter Last. Also berechnet das Modul den Schlupf aus dem Spektrum selbst, daraus, wo das untere Seitenband wirklich sitzt. Das macht die Analyse robust gegen Typenschildfehler und liefert eine unabhängige Drehzahlschätzung, die sich mit der RPM-Vorhersage der Plattform gegenprüfen lässt.
Bewertet, getrendet, angebunden

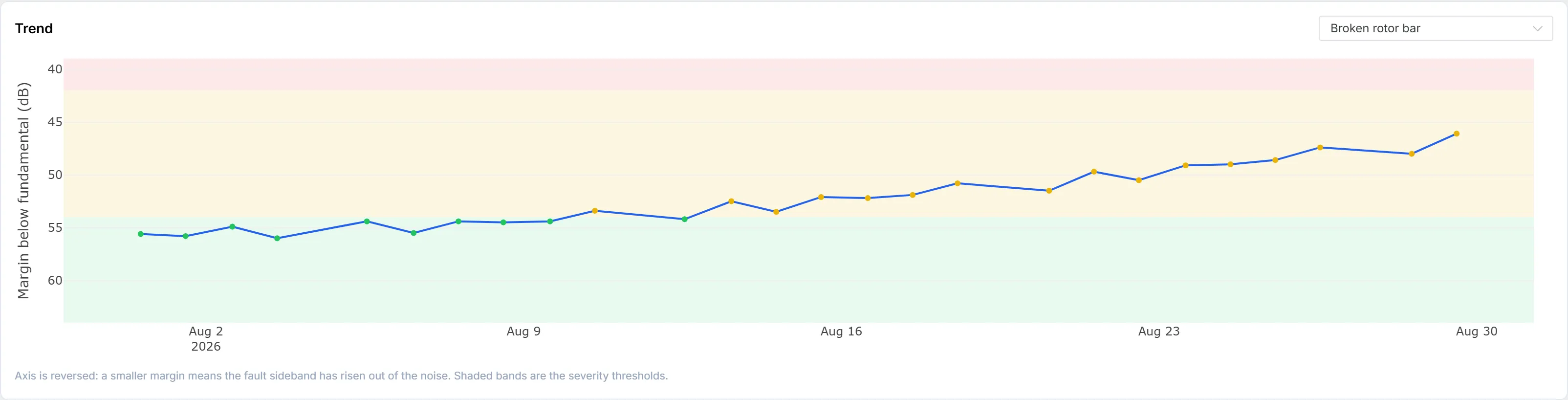

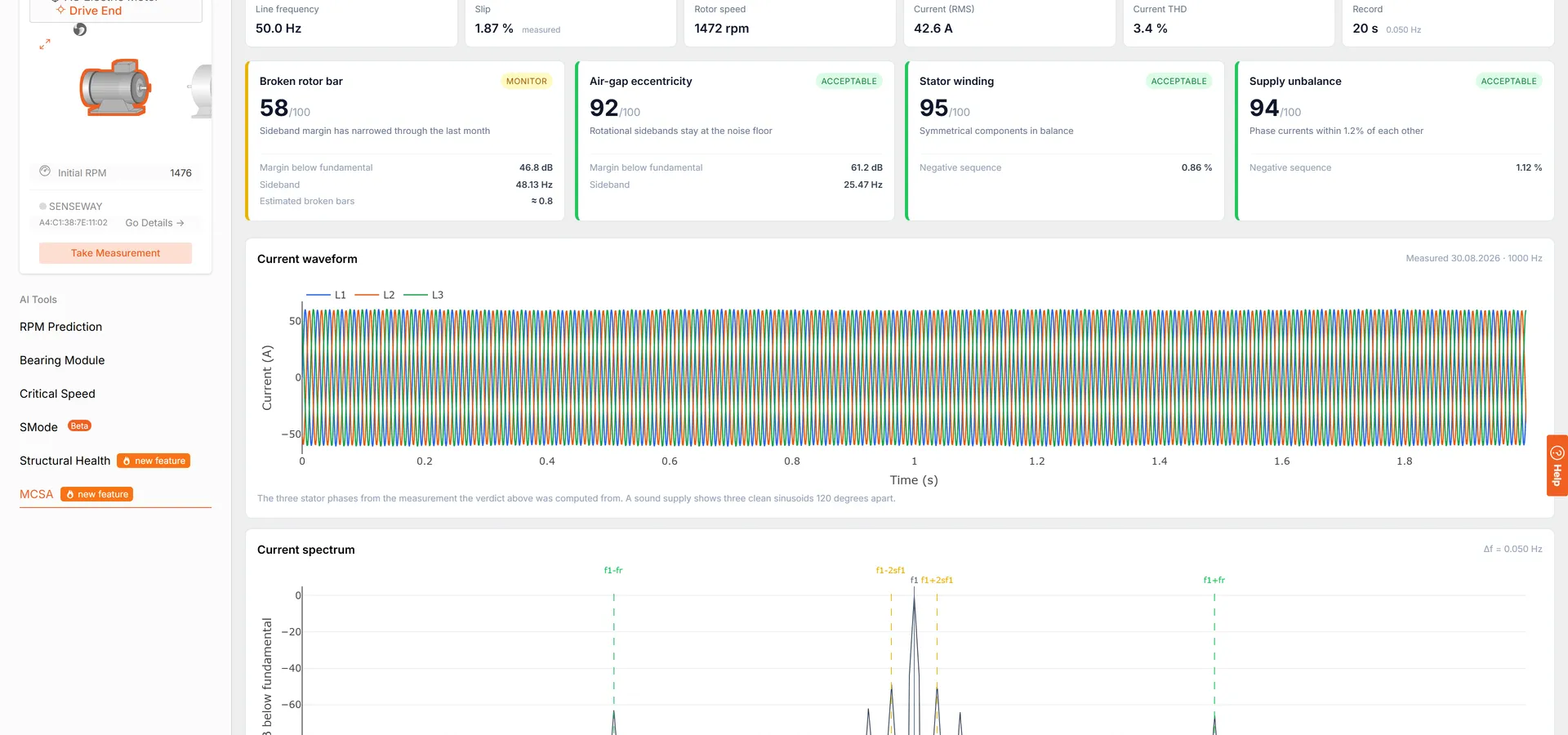

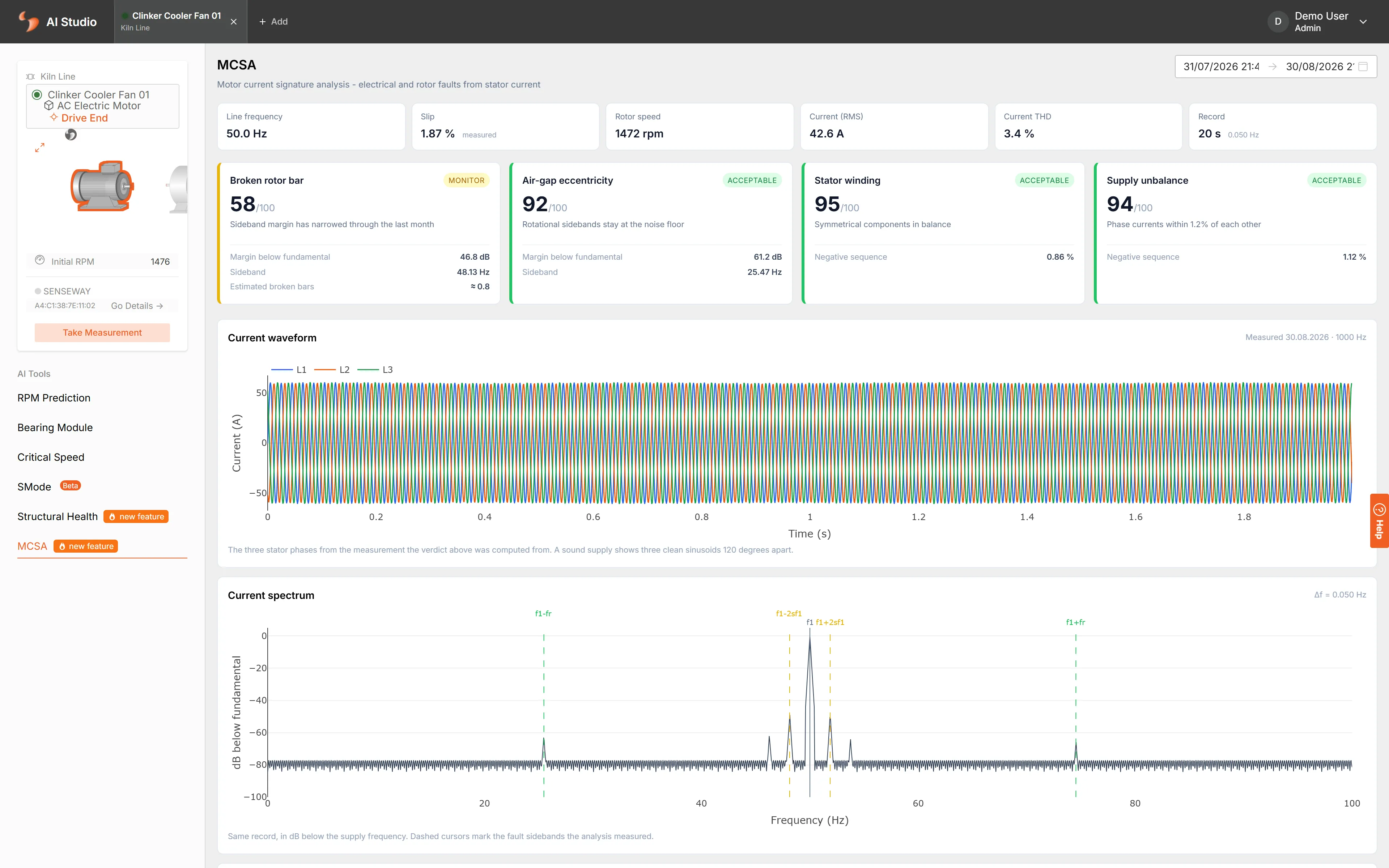

Jede validierte Strommessung wird automatisch bewertet. Der MCSA-Reiter im AI Studio steht neben dem Lagermodul, S-Mode und der strukturellen Gesundheit: Bewertungskarten je Fehlerart, Schweregrad-Abzeichen, der Betriebspunkt der Aufnahme und ein Trenddiagramm mit den Schweregradbändern als Schattierung dahinter. Auf der Motorkarte ist die Polzahl jetzt Pflicht, und die Rotorstabzahl schaltet die Exzentrizitätsanalysen frei.
Die Ergebnisse sind nicht in einem Bildschirm eingesperrt: Die API liefert die letzten Urteile und ihre Historie je Equipment, und zwei MCP-Werkzeuge, mcsa_get und mcsa_trend_get, legen sie KI-Assistenten vor, den Reliability Agent eingeschlossen.
Wo es zu finden ist
MCSA steht im AI Studio neben RPM-Vorhersage, Lagermodul, S-Mode, kritischer Drehzahl und struktureller Gesundheit. Die Messseite baut auf dem Release Energie, Netzqualität und Motorstrom auf; die Methode selbst erklärt unser MCSA-Artikel.
Häufig gestellte Fragen
Was erkennt das neue MCSA-Modul?
Sieben Fehlerfamilien, jede je Messung einzeln bewertet: gebrochene Rotorstäbe; statische, dynamische und gemischte Exzentrizität; Statorwicklungsprobleme, gelesen aus den symmetrischen Komponenten der drei Phasen; Versorgungsunsymmetrie; und Lagerschäden, wie sie im Strom erscheinen. Neben den Urteilen meldet es die Stromoberschwingungen, eine Hüllkurven- und Park-Vektor-Ansicht und eine Lastschätzung; Spannungskanäle nutzt es, wenn sie vorhanden sind.
Warum Strom messen, wenn wir schon Schwingung messen?
Weil manche Fehler zuerst im Strom leben. Ein reißender Rotorstab zeigt sich als Seitenbänder um die Netzfrequenz im Stromspektrum, bevor er in der Schwingung erscheint; Versorgungsunsymmetrie und Statorwicklungsprobleme gehören ohnehin zur elektrischen Seite. Der Strom ist das zweite Fenster auf den Motor: Er bestätigt, was die Schwingung vermutet, und sieht, was sie nicht sehen kann.
Warum antwortet das Modul manchmal mit unschlüssig statt mit gesund?
Weil der Freispruch das teure Urteil ist. Die Seitenbänder, die einen Rotor überführen, liegen nur wenige Hertz neben der Netzfrequenz, und wie nah, hängt vom Schlupf ab; die nötige Aufnahmelänge wird deshalb je Messung berechnet. Einen sichtbaren Fehler zu bestätigen kostet wenig; einen Motor für sauber zu erklären verlangt, das nächstliegende Seitenband aufzulösen, das ein belasteter Motor erzeugen könnte. Trägt die Aufnahme das Urteil nicht, sagt das Modul unschlüssig statt so zu tun, und der Bildschirm sagt, was gefehlt hat.
Was braucht das Modul zum Laufen?
Dreiphasigen Statorstrom, vom Klemmenkasten mit einem Duck aufgenommen, als lange Aufnahme mit niedriger Rate: Das empfohlene Profil sind 20 Sekunden bei 1 kHz, günstig zu speichern. Auf der Motorkarte ist die Polzahl Pflicht; die Rotorstabzahl schaltet die Exzentrizitätsanalysen frei. Spannungskanäle sind optional und werden genutzt, wenn vorhanden. Jede validierte Strommessung wird automatisch bewertet.
Können der Reliability Agent und meine eigenen Tools die MCSA-Ergebnisse lesen?
Ja. Die Bewertungen und Trends stehen je Equipment in der API, und zwei MCP-Werkzeuge, mcsa_get und mcsa_trend_get, geben die letzten Urteile und ihre Historie an KI-Assistenten weiter, auch an den Reliability Agent, der die elektrischen Belege neben die Schwingung legt, wenn er einen Fall bearbeitet.
