Ein Routenauftrag trägt jetzt die Messstellen, die der Planer ausgewählt hat, und Sensemore On Field läuft genau diese Stellen ab. Der Bediener verbindet einen Infinity über Bluetooth, nimmt an jedem Halt eine Messung auf, und die Runde schließt, wenn die gewählten Stellen erledigt sind. Die Messwerte tragen ihre Aufnahmezeit, sodass auch ein Rundgang durch ein Werk ohne Netz im Trend zur richtigen Stunde landet.
Die Route gehört dem Planer

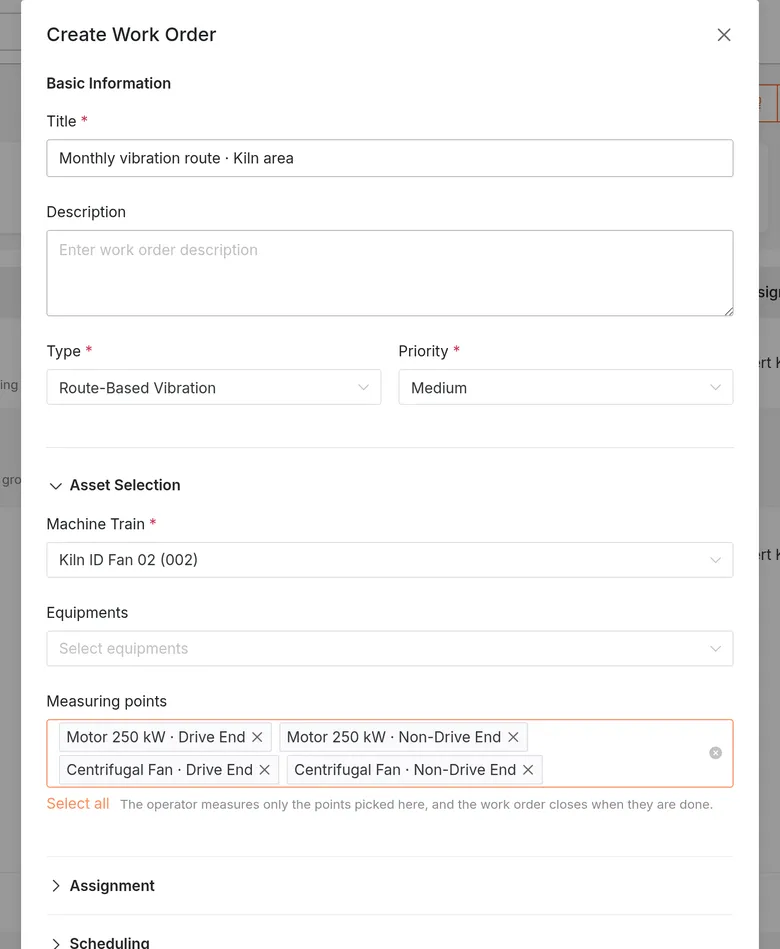

Ein Arbeitsauftrag vom Typ routenbasierte Schwingung zeigt auf einen Maschinenstrang und trägt seine eigene Liste von Messstellen. Das Anlageformular bietet die Stellen der Maschine an, gefiltert auf die, die einen Beschleunigungsaufnehmer aufnehmen: Antriebsseite und Nichtantriebsseite des Motors stehen auf der Liste, sein Klemmenkasten, der eine Stromzange aufnimmt, nie. Alle auswählen nimmt die ganze Maschine.
Dass die Runde gewählt und nicht abgeleitet wird, hat einen praktischen Grund. Eine Stelle hinter einer Schutzhaube, die nur im Stillstand abgeht, gehört zur Maschine, aber nicht zum Rundgang dieses Monats, und eine Runde, die niemand beenden kann, ist ein Auftrag, den niemand schließen kann. Was der Planer wählt, ist das, was das Telefon zählt.
Ein Instandhaltungsplan kann dieselbe Liste tragen, sodass eine monatliche Runde mit bereits festgelegter Route angelegt wird. Ein Plan ohne Liste legt eine Runde an, die die ganze Maschine abläuft, und genau das hieß Route bisher.
Der Rundgang

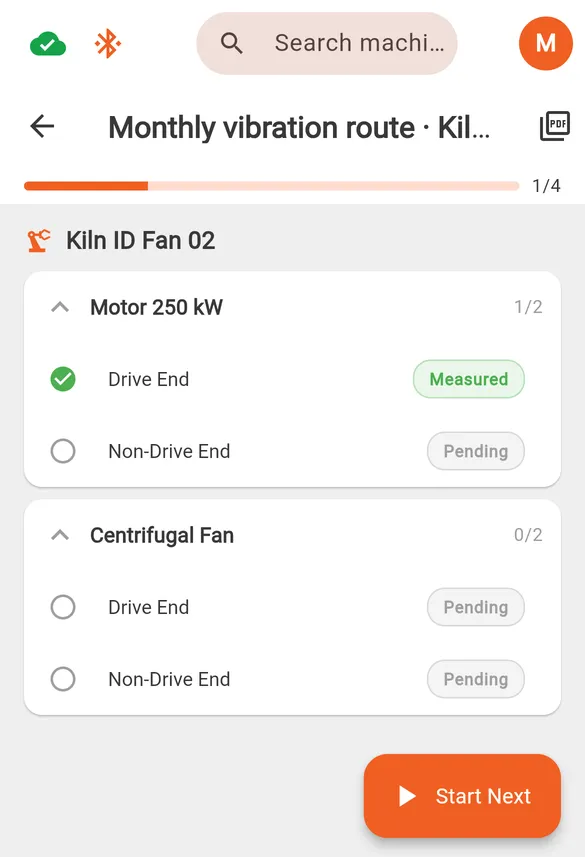

Der Fortschritt liegt am Arbeitsauftrag und nicht am Telefon. Deshalb übersteht eine Runde einen leeren Akku, einen Schichtwechsel und einen zweiten Bediener: Wer den Auftrag als Nächstes öffnet, sieht die bereits gemessenen Stellen und macht dort weiter.

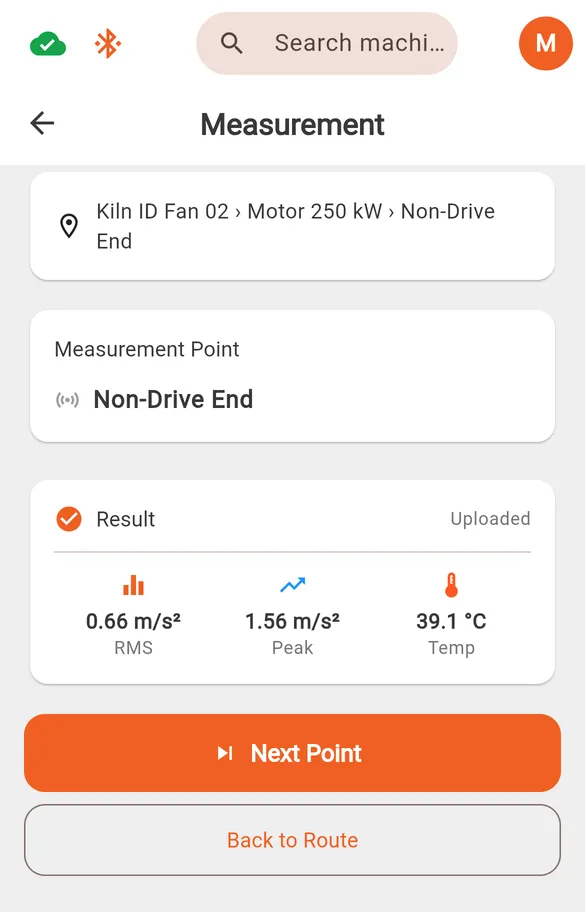

An jeder Stelle nennt die App die Maschine, die Ausrüstung und den Ort, bevor überhaupt etwas beginnt, damit der Sensor gegen das richtige Lager geprüft werden kann. Mit dem Start der Messung schreibt sie die Konfiguration auf den Sensor, wartet auf dessen Fertigmeldung, liest die Abtastwerte zurück, schneidet sie mit der kalibrierten Abtastrate des Sensors statt mit der nominellen zu und berechnet Effektivwert und Spitzenwert zusammen mit der Lagertemperatur, die der Sensor meldet.
Die Karte meldet den Messwert und fällt kein Urteil. Die Kriterien, nach denen ein Werk entscheidet, sind die Schwellen, die in LAKE je Messstelle hinterlegt sind, und nicht zwei Zahlen in einem Telefon. Eine Messung abseits der Route wird ebenfalls gespeichert; sie bewegt nur keine Runde, zu der sie nie gehört hat.
Was die Plattform erreicht
Jede Stelle ist ein Upload. Er trägt die Abtastwerte jeder Achse in g, die kalibrierte Abtastrate und den Messbereich des Sensors, die Temperatur, die Stelle, zu der er gehört, und vor allem die Zeit, zu der die Messung aufgenommen wurde.
In LAKE wird die Messung mit dem Rohsignal je Achse geschrieben, Temperatur und ein Effektivwert erscheinen sofort im Trend, und das Signal durchläuft anschließend dieselbe Prüfung und Telemetrieberechnung wie jedes andere. Von da an ist es eine gewöhnliche Messung: dieselben Trends, dieselben Schwellenalarme, dieselbe Zustandsbewertung.
Diese Aufnahmezeit folgt dem Messwert jetzt bis nach unten durch. Lagerbewertungen und strukturelle Fehlerbewertungen trugen früher den Zeitpunkt, an dem das Telefon wieder Netz fand; seit dem 17. September tragen sie den Zeitpunkt der Aufnahme. Genau das lässt einen nachträglich übertragenen Rundgang richtig im Trend liegen.
Woher die App kommt
Die App verteilt die Plattform und nicht ein Store. Einstellungen, dann Präferenzen, dann On Field App zeigt die veröffentlichte Version, ihre Größe und ihr Datum mit einer Schaltfläche zum Herunterladen. Ein auf den Server kopierter Build ist sofort verfügbar, und jeder, der sich anmelden kann, erreicht den Bereich, denn die Bediener, die die App brauchen, haben die wenigsten Rechte.
Häufig gestellte Fragen
Was ist ein Routenauftrag?
Ein Arbeitsauftrag vom Typ routenbasierte Schwingung, angelegt auf einen Maschinenstrang, der seine eigene Liste von Messstellen trägt. Der Planer wählt diese Stellen im Anlageformular, und angeboten werden nur Stellen, die einen Beschleunigungsaufnehmer aufnehmen; der Klemmenkasten eines Motors steht deshalb nie auf einer Schwingungsrunde. Die Liste ist die Route: Das Telefon läuft genau diese Stellen ab, und die Anzahl, die der Bediener sieht, ist die Anzahl, die der Planer gewählt hat.
Welcher Sensor nimmt die Messung auf?
Ein Sensemore Infinity, über Bluetooth mit dem Telefon oder Tablet verbunden. Die Verbindung wird einmal aufgebaut und für die ganze Runde gehalten, sodass jede Stelle nach der ersten ein Fingertipp ist. Derselbe Upload-Weg nimmt auch die drei Leiterströme einer Handstromzange entgegen; so erreicht eine auf der Runde aufgenommene Strommessung die MCSA-Auswertung.
Was passiert dort, wo es kein Netz gibt?
Die Runde läuft trotzdem. Arbeitsaufträge und Maschinenstrukturen werden vor dem Rundgang auf das Gerät geladen, sodass die Route offline öffnet und ihre Stellen auflistet; ein Upload, der die Plattform nicht erreicht, wird mit seinem vollständigen Inhalt auf dem Gerät eingereiht, während der Bediener weitergeht. Die Warteschlange wird der Reihe nach abgearbeitet, sobald wieder Verbindung besteht. Weil jede Messung ihre Aufnahmezeit trägt, landet eine um sechs Uhr früh gelaufene und mittags synchronisierte Runde im Trend um sechs und nicht um zwölf.
Wird ein abgelaufener Messwert wie der eines fest montierten Sensors behandelt?
Er durchläuft dieselbe Kette: Das Rohsignal wird gespeichert und geprüft, die Telemetrie wird daraus berechnet, und Trends, Schwellen und Alarme behandeln ihn genau wie den Wert eines festen Sensors. Die drehzahlabhängigen Bewertungen, also Lagerbewertung, strukturelle Fehlerbewertung und S-Mode, brauchen das, was sie immer brauchen: ein aktives Drehzahlmodell für diese Stelle, hinterlegte Lagerdaten an der Ausrüstung und drei Achsen für die strukturellen Werte.
Woher bekommen die Bediener die App?
Aus LAKE selbst. Einstellungen, dann Präferenzen, dann On Field App zeigt die veröffentlichte Version, ihre Größe und ihr Datum mit einer Schaltfläche zum Herunterladen, und jeder, der sich anmelden kann, sieht diesen Bereich, denn wer die App braucht, hat die wenigsten Rechte. Es ist ein Android-Build, der aus der heruntergeladenen Datei installiert wird und nicht aus einem Store.
