Motorstromsignaturanalyse (MCSA) für die vorbeugende Wartung

Die Motorstromsignaturanalyse (MCSA) ist ein hochentwickeltes Diagnosewerkzeug, das es Ingenieuren ermöglicht, tief in das Herz elektrischer Maschinen einzudringen und ihren Betriebszustand zu entschlüsseln. MCSA ist ein methodischer Prozess, um den Zustand elektrischer Maschinen genau zu untersuchen und umfassend zu verfolgen. Es geht über die bloße Überwachung hinaus und dient als Wächter, der potenzielle Fehlfunktionen erkennt, bevor sie sich zu kritischen Problemen auswachsen. Im Kern macht sich MCSA die Leistung von Asynchronmotoren als Messwertgeber zunutze und gewinnt wertvolle Erkenntnisse aus den Strömen, die durch diese mechanischen Kraftwerke fließen.

Überwachung des Zustands elektrischer Maschinen

In der sich ständig weiterentwickelnden Landschaft der Industrietechnik ist der Zustand der elektrischen Maschinen ein Eckpfeiler. Diese Maschinen, die für das Funktionieren verschiedener Industriezweige unerlässlich sind, erfordern eine aufmerksame Überwachung, um einen reibungslosen Betrieb zu gewährleisten. Die Überwachung ihrer Gesundheit ist von größter Wichtigkeit, vergleichbar mit einem medizinischen Check-up für die lebenswichtigen Organe eines industriellen Ökosystems.

Der komplizierte Tanz der Ströme in elektrischen Maschinen liefert eine Fülle von Informationen über ihr Wohlergehen. MCSA beobachtet und analysiert kontinuierlich die Nuancen der Motorströme. Die Bedeutung dieser sorgfältigen Überwachung geht über das Unmittelbare hinaus; es ist ein proaktiver Ansatz, der vor potenziellen Ausfallzeiten und Störungen in industriellen Prozessen schützt.

Fehlerfrüherkennung mit Motorstromsignaturanalyse

Die Bedeutung der Fehlerfrüherkennung kann nicht hoch genug eingeschätzt werden. MCSA versetzt Ingenieure in die Lage, Probleme, die von Unregelmäßigkeiten in der Statorwicklung bis hin zu Rotorunwuchten und darüber hinaus reichen, präzise zu erkennen. Durch Eingreifen im Anfangsstadium eines Problems können Unternehmen kostspielige Ausfälle vermeiden, die Lebensdauer von Maschinen verlängern und die Betriebseffizienz insgesamt verbessern.

Grundlagen der Motorstromsignaturanalyse (MCSA)

MCSA: Definition und Zweck

Die Motorstromsignaturanalyse (MCSA) ist nicht nur ein Diagnosewerkzeug. Im Kern geht es bei MCSA um die Extraktion und Analyse von Stromsignalen von Asynchronmotoren, um diese in verwertbare Erkenntnisse umzuwandeln. Der Zweck? Die Feinheiten des Maschinenzustands zu entschlüsseln, potenzielle Probleme vorherzusehen und den Weg für präventive Korrekturmaßnahmen zu ebnen.

MCSAs Fähigkeiten zur Erkennung von Fehlfunktionen

Die Motorstromsignaturanalyse zerlegt die Stromsignale von Motoren mit chirurgischer Präzision und enthüllt so einen umfassenden Überblick über den Zustand der Maschine. MCSA kann Fehlfunktionen bereits im Anfangsstadium erkennen, lange bevor sie einen Schatten auf die Betriebseffizienz werfen.

Der methodische Ansatz von MCSA besteht darin, Stromsignale zu sammeln, ein Datenerfassungsgerät einzusetzen und die Signale einer Spektralanalyse zu unterziehen. Diese Analyse, die häufig durch die schnelle Fourier-Transformation (FFT) erleichtert wird, enthüllt die Frequenzkomponenten des Stromsignals – im Wesentlichen wird die Sprache der Ströme in ein diagnostisches Spektrum übersetzt.

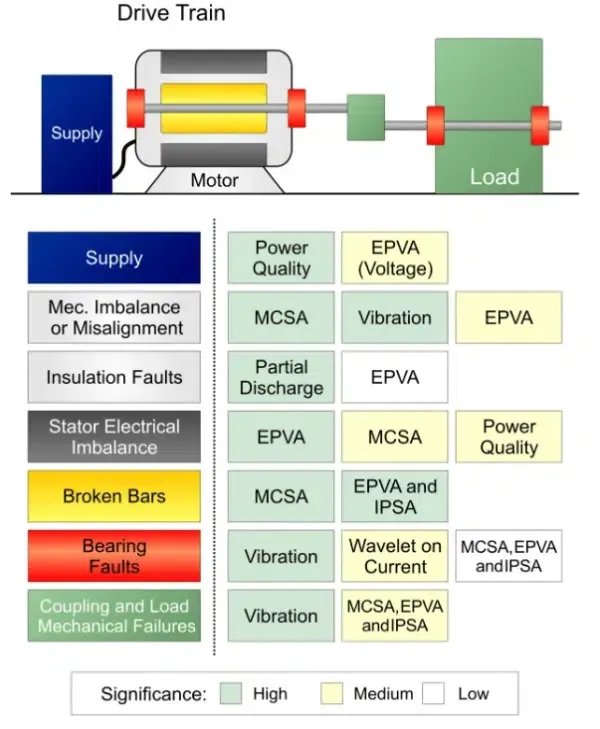

Auf die Präzision kommt es an: Identifizierung verschiedener Arten von Problemen

MCSA ist in der Lage, ein ganzes Spektrum von Problemen zu erkennen, die die Leistung beeinträchtigen könnten. Von den Feinheiten der Unregelmäßigkeiten in der Statorwicklung bis hin zu den Feinheiten der Rotorunwucht – MCSA lässt nichts unversucht. Sein diagnostischer Blick erstreckt sich auch auf Kupplungsprobleme, Lastunregelmäßigkeiten, Wirkungsgradabweichungen und sogar auf potenzielle Probleme bei der Lagerfunktion.

Stellen Sie sich vor, Sie könnten ein Lagerproblem vorhersehen, das sonst zu einem katastrophalen Ausfall geführt hätte. MCSA mit seinen fein abgestimmten Funktionen erkennt diese Probleme nicht nur, sondern unterscheidet sie auch voneinander und gibt den Ingenieuren einen Fahrplan für gezielte Eingriffe an die Hand.

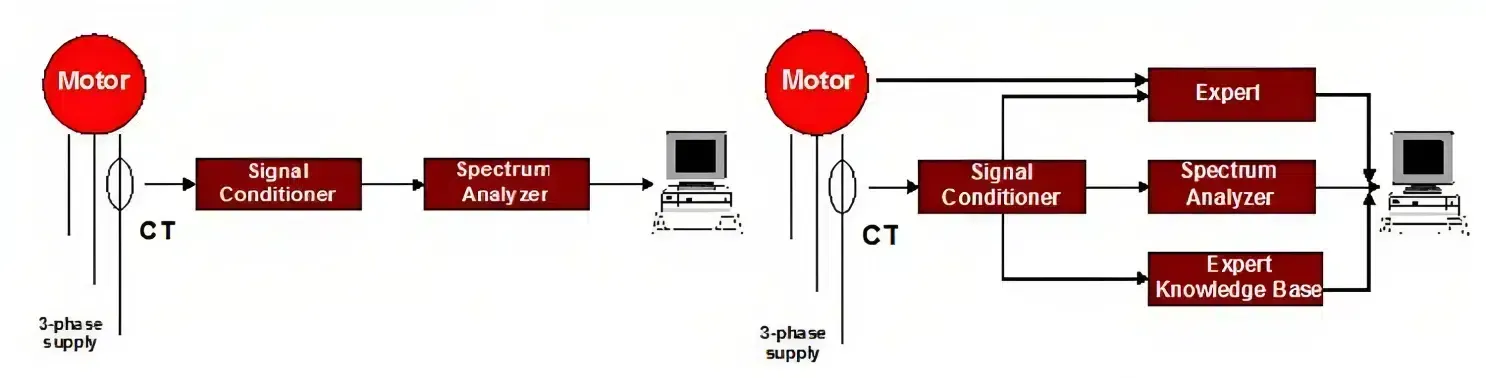

MCSA-Methodik

Asynchronmotor

Im Mittelpunkt der Motorstromsignaturanalyse (MCSA) steht der Asynchronmotor, der nicht nur als Stromerzeuger, sondern auch als Messwertgeber von unschätzbarem Wert fungiert. Asynchronmotoren werden strategisch eingesetzt, um die Nuancen der Stromsignale zu erfassen, die durch die Maschine fließen. Sie fungieren als Dolmetscher, die die komplizierte Sprache der elektrischen Ströme in eine greifbare Quelle von Diagnoseinformationen übersetzen.

Der Prozess der Erfassung von Stromsignalen

Die Reise des MCSA beginnt mit der akribischen Erfassung der Stromsignale des Asynchronmotors. Bei diesem Prozess wird der Lebensnerv der Maschine angezapft – ihre elektrischen Ströme. Die Ingenieure platzieren strategisch Sensoren oder Sonden an Schlüsselpunkten des Motorschaltkreises, um diese Signale zu erfassen. Die gesammelten Daten werden zur Leinwand, auf der der Zustand der Maschine dargestellt wird.

Präzision bei der Datenerfassung

Das Datenerfassungsgerät dient als Hüter der erfassten Stromsignale und gewährleistet deren genaue Erfassung und Übertragung für die anschließende Analyse. Die Verbindung von Technologie und Technik entfaltet sich, da diese Geräte eine zentrale Rolle bei der Erhaltung der Datengenauigkeit spielen und es den Ingenieuren ermöglichen, die in den Strömen verborgenen Geheimnisse zu entschlüsseln.

Signalaufbereitung und Spektrumextraktion

Rohe Stromsignale haben ein immenses Potenzial, müssen aber verfeinert werden. Die Signalaufbereitung ist der Prozess, bei dem diese Rohsignale einer sorgfältigen Vorbereitung unterzogen werden – Anpassungen, Filterung und Kalibrierung.

Der Höhepunkt dieser Reise ist die Extraktion des Spektrums des Signals, ein komplizierter Tanz, der mit Hilfe von Tools wie der schnellen Fourier-Transformation (FFT) durchgeführt wird. Dieses Spektrum, eine visuelle Darstellung der Frequenzkomponenten, ist das Tor zur Diagnose potenzieller Probleme. In diesem Bereich der Spektralanalyse lassen sich Muster erkennen, die es den Ingenieuren ermöglichen, Anomalien zu erkennen und potenzielle Fehler vorherzusagen.

Analyse des Spektrums in MCSA

Interpretation des Spektrums des Motorstroms

Das Spektrum des Motorstroms dient als kompliziertes Diagnosebild, das Ingenieuren einen Einblick in das dynamische Orchester der Maschinengesundheit bietet. Das Wesentliche liegt in der sorgfältigen Interpretation, bei der Ingenieure das Spektrum akribisch analysieren, um Muster aufzudecken, die als Vorboten bevorstehender Probleme dienen oder die Symphonie einer gut funktionierenden Maschine beleuchten können. Jede Spitze, jeder Tiefpunkt und jede Kontur innerhalb des Spektrums wird zu einem Datenpunkt, der zum ganzheitlichen Verständnis des Betriebszustands des Motors beiträgt.

Erläuterung der Frequenzkomponenten

Innerhalb des Spektrums tauchen Frequenzkomponenten als grundlegende Elemente auf. Ihre Größe, die die Amplitude oder Lautstärke der einzelnen Frequenzen darstellt, enthält wichtige Informationen über den Zustand und den Betrieb des Motors. Die Spitzen und Täler des Spektrums kennzeichnen die unterschiedlichen Frequenzen des Motorstroms. Das Verständnis der Bedeutung dieser Größen ist dem Entschlüsseln einer komplexen Partitur nicht unähnlich – jede Frequenz trägt zur Gesamtharmonie oder -dissonanz innerhalb der Maschine bei.

Bedeutung von Zeitsignalen im Frequenzbereich

Der Übergang von den Zeitsignalen in den Frequenzbereich stellt einen entscheidenden Wendepunkt in der Analyse dar. Diese Umstellung ist vergleichbar mit dem Übergang von der Erzählung einer Geschichte zum Aufschlüsseln ihrer strukturellen Feinheiten. Durch die Darstellung von Zeitsignalen im Frequenzbereich werden verborgene Muster aufgedeckt und verborgene Unregelmäßigkeiten freigelegt, die im Zeitbereich möglicherweise nicht auffallen.

Die Rolle der schnellen Fourier-Transformation (FFT) bei der Spektralanalyse

Das Herzstück der Spektrumanalyse in MCSA ist die schnelle Fourier-Transformation (FFT), ein mathematischer Meister, der die komplizierte Umwandlung von Zeitbereichssignalen in ihre Gegenstücke im Frequenzbereich orchestriert. Die FFT wandelt rohe Stromsignale in ein verständliches Spektrum um. Die Präzision und Effizienz der FFT tragen wesentlich zum diagnostischen Scharfsinn von MCSA bei und ermöglichen es Ingenieuren, das Spektrum mit mathematischer Präzision zu navigieren und verwertbare Erkenntnisse zu gewinnen.

Anwendungen des MCSA

Präzisionsdiagnose: Erkennen von Fehlermustern im Motor

Die Motorstromsignaturanalyse (MCSA) entpuppt sich als scharfsinniger Diagnostiker, der unvergleichliche Fähigkeiten bei der Erkennung von Fehlermustern zeigt, die eng mit der Struktur des Motorbetriebs verwoben sind. Das Spektrum, eine grafische Darstellung von Stromsignalen, verwandelt sich in eine diagnostische Leinwand, auf der Anomalien und Unregelmäßigkeiten ein anschauliches Bild von potenziellen Problemen zeichnen. Mit den aus der Spektrumanalyse gewonnenen Erkenntnissen sind Ingenieure in der Lage, Fehlermuster zu erkennen, die als Frühindikatoren für bevorstehende Probleme im Motor dienen können. Die akribische Analyse des Spektrums ermöglicht proaktive Maßnahmen, um potenzielle Probleme anzugehen, bevor sie eskalieren.

Identifizierung zwischen gesunden und ungesunden Motoren

Durch die Analyse des Spektrums können Ingenieure die harmonischen Ströme eines gut funktionierenden Motors erkennen und sie von denen unterscheiden, die auf einen unter Druck stehenden Motor hinweisen. Diese Fähigkeit, zwischen der Symphonie eines gesunden Motors und der Dissonanz eines ungesunden Motors zu unterscheiden, ist der Kern des proaktiven Schutzes der Maschinengesundheit durch MCSA. Die Spektrumanalyse wird zu einem Diagnosewerkzeug, das über die reine Identifizierung hinausgeht und ein umfassendes Verständnis der Betriebsdynamik des Motors vermittelt.

Potenzielles Versagen spezifischer Komponenten vorhersehen

MCSA geht über den allgemeinen Zustand des Motors hinaus und befasst sich mit den Feinheiten spezifischer Komponenten. Es geht über die bloße Anzeige von Unregelmäßigkeiten hinaus und grenzt die Möglichkeiten ein, indem es die Ingenieure auf bestimmte Komponenten hinweist, die kurz vor dem Ausfall stehen könnten. Egal, ob es sich um Unregelmäßigkeiten in der Statorwicklung, Unwucht des Rotors, Unregelmäßigkeiten in der Kupplung, Lastschwankungen, Effizienzschwankungen oder potenzielle Probleme bei der Lagerfunktionalität handelt – MCSA erstellt einen detaillierten Fahrplan für gezielte Maßnahmen. Die Spektrumanalyse wird zu einem Kompass, der die Ingenieure zu den genauen Bereichen führt, die Aufmerksamkeit und vorbeugende Maßnahmen erfordern. Damit wird MCSA von einem Diagnosewerkzeug zu einem strategischen Partner für die Gewährleistung der Zuverlässigkeit und Langlebigkeit von Industriemaschinen.

Vorteile des MCSA

Frühzeitige Fehlererkennung führt zu präventiver Wartung

Im Vordergrund der Motorstromsignaturanalyse (MCSA) steht die unvergleichliche Fähigkeit zur Fehlerfrüherkennung. Dabei geht es nicht nur um die Identifizierung von Problemen, sondern um eine proaktive Haltung, die vorbeugende Wartungsstrategien ermöglicht. Durch die Aufdeckung von Fehlermustern im Anfangsstadium versetzt MCSA Wartungsteams in die Lage, einzugreifen, bevor Probleme eskalieren, und so das Risiko katastrophaler Ausfälle zu mindern. Diese frühzeitige Erkennung dient als Eckpfeiler für eine robuste vorbeugende Wartung, die den kontinuierlichen Zustand elektrischer Maschinen sicherstellt.

Kosteneinsparungen durch rechtzeitige Reparaturen und reduzierte Ausfallzeiten

In der dynamischen Landschaft des industriellen Betriebs ist Zeit Geld. MCSA erweist sich als finanzieller Verbündeter, da es rechtzeitige Reparaturen ermöglicht und Ausfallzeiten minimiert. Die Fähigkeit, potenzielle Ausfälle vorherzusagen, ermöglicht es Unternehmen, Reparaturen während geplanter Wartungsfenster zu planen und durchzuführen und so ungeplante Stillstände zu vermeiden, die zu erheblichen finanziellen Verlusten führen können. Dieser strategische Ansatz für die Instandhaltung führt zu spürbaren Kosteneinsparungen und macht MCSA nicht nur zu einem Diagnosewerkzeug, sondern auch zu einem finanziellen Beschützer für Industrieunternehmen.

Erhöhte Zuverlässigkeit und Langlebigkeit von elektrischen Maschinen

Zuverlässigkeit ist der Herzschlag von Industriemaschinen, und MCSA fungiert als wachsamer Wächter, der eine lange Lebensdauer gewährleistet. Durch die frühzeitige Behebung von Problemen trägt diese Methode zur allgemeinen Zuverlässigkeit von elektrischen Maschinen bei. Die durch MCSA eingeleiteten Präventivmaßnahmen beugen nicht nur Ausfällen vor, sondern schützen auch die komplizierten Maschinenkomponenten, fördern die Langlebigkeit und erhalten die Betriebsintegrität elektrischer Systeme.

Beitrag zur Gesamteffizienz des Systems

Durch die Erkennung von Ineffizienzen, Lastschwankungen und Unregelmäßigkeiten bei Komponenten ermöglicht MCSA gezielte Eingriffe zur Optimierung der Gesamtsystemeffizienz. Dabei geht es nicht nur um die Wartung von Maschinen, sondern darum, das gesamte betriebliche Ökosystem auf Spitzenleistung zu bringen und sicherzustellen, dass jede Komponente harmonisch im System arbeitet.

Faktoren, die die Genauigkeit der MCSA-Ergebnisse beeinflussen

Die Genauigkeit der MCSA-Ergebnisse hängt von verschiedenen Faktoren ab, was die Anwendung des Verfahrens noch komplizierter macht. Externe Faktoren wie Umgebungsbedingungen, elektrisches Rauschen und Lastschwankungen können die Genauigkeit der MCSA-Ergebnisse beeinflussen. Die Kalibrierung der Sensoren, die richtige Installation und die Qualität der Datenerfassungsgeräte spielen eine entscheidende Rolle. Darüber hinaus bringt die dynamische Natur industrieller Umgebungen ein gewisses Maß an Unvorhersehbarkeit mit sich, das ständige Wachsamkeit und Neukalibrierung erfordert, um die Genauigkeit der MCSA-Vorhersagen zu erhalten.

Abschluss

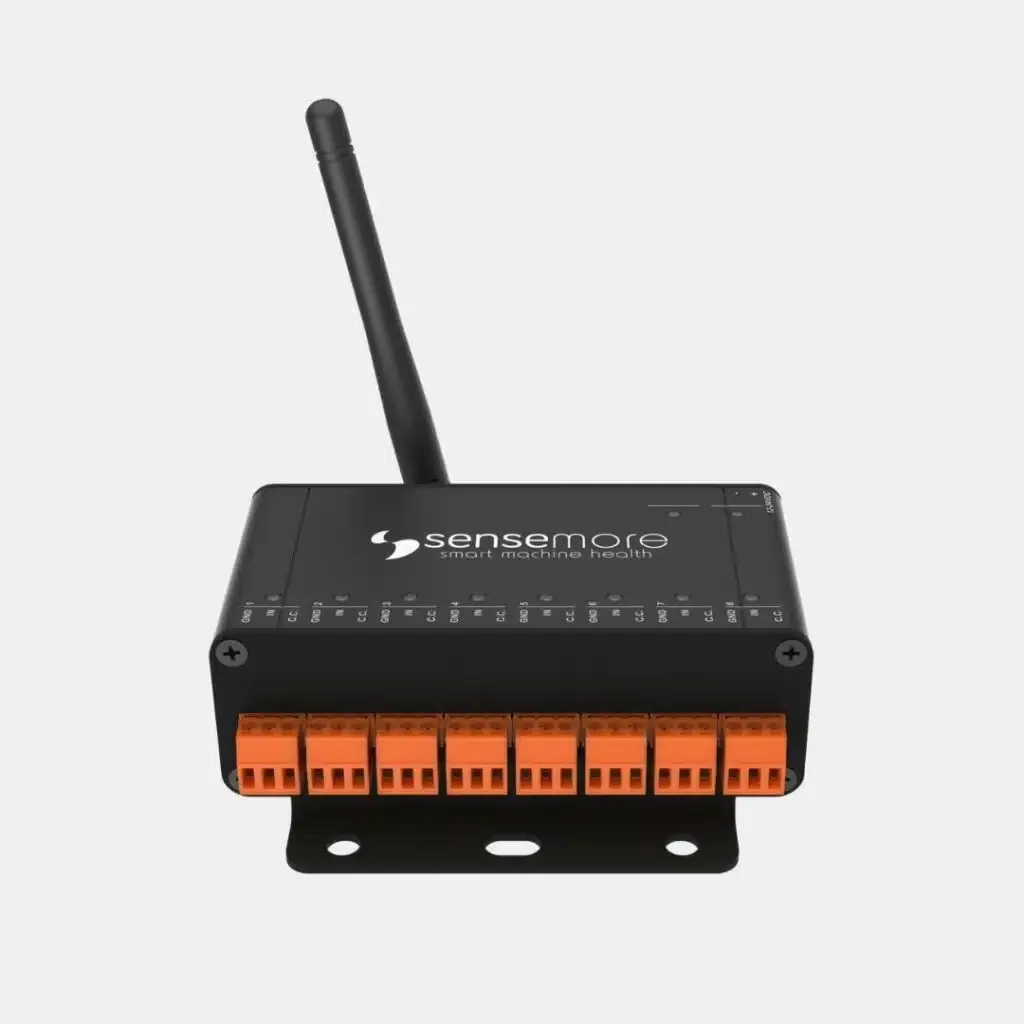

Die Analyse der Motorstromsignatur spielt eine wichtige Rolle bei der Erkennung möglicher Fehler. Um diese Ausfälle zu erkennen, müssen die Daten korrekt und in ausreichender Menge erfasst und anschließend analysiert werden. Sensemore bietet seinen Kunden die Duck-Lösung, ein IoT-Datenerfassungsgerät, zur Erfassung und Übertragung der Daten an die Analysesoftware. Mit seinen 8 Kanälen kann das Duck-Gerät gleichzeitig manuelle, periodische und getriggerte Messungen von 8 verschiedenen analogen Ausgangssensoren vornehmen. Analoge Sensoren wie Strom, Spannung, Temperatur, Vibration, Feuchtigkeit, Druck usw. können an diese Kanäle angeschlossen und die Messungen in der Sensemore Cloud App angezeigt werden.

Für die Analyse der elektrischen Signatur bietet Sensemore seinen Kunden Split-Core-Stromwandler, Rogowski-Spulen für Motoren mit hohen Strömen und Spannungsteiler-Sensoren zur Messung der Spannungswerte. Diese werden einfach an den Motor-Phasenkabeln in der elektrischen Schaltzentrale (Panel) angebracht und die Strom-Spannungs-Daten werden an das Duck-Gerät übertragen. Duck überträgt diese Daten an die Sensemore Cloud Application. Dank der Software in der Cloud-Anwendung werden diese Daten analysiert und Berichte für den Benutzer über mögliche Fehler erstellt, auch eine Energieüberwachung ist möglich.
